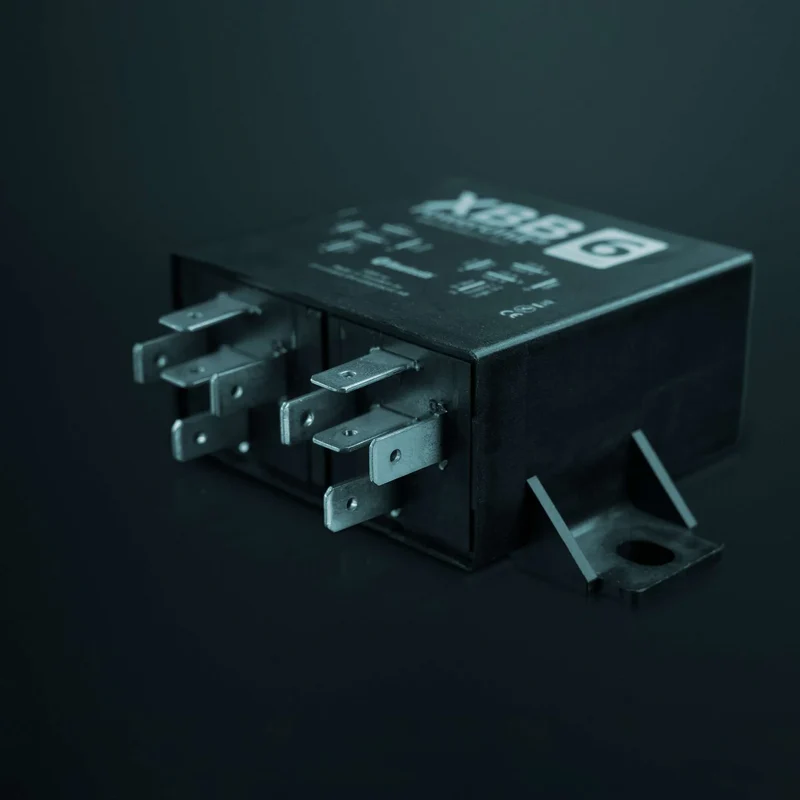

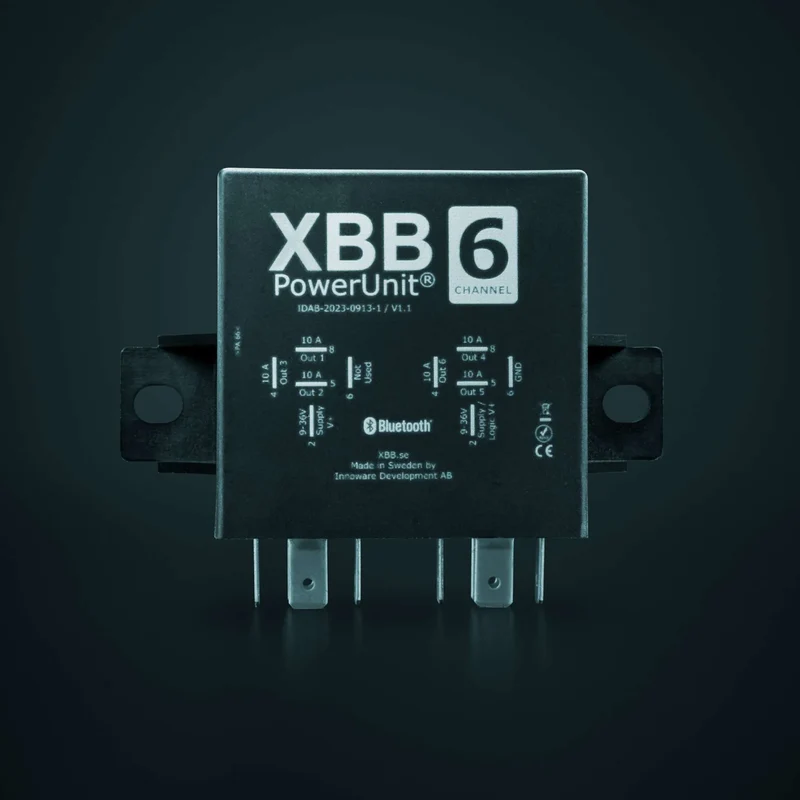

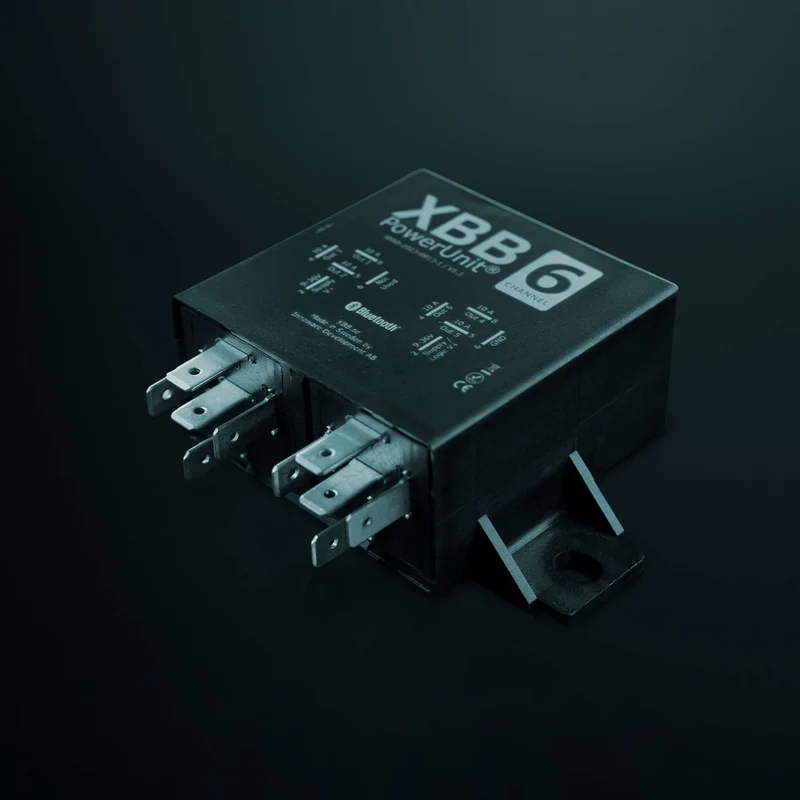

Strands XBB-strömförsörjningsenhet med 6 utgångar

Strands XBB-strömförsörjningsenhet med 6 utgångar

PowerUnit-reläet med sex utgångar möjliggör anslutning av flera lampor (6 x 120 W) till CAN-bussstyrda fordon. Detta relä fungerar tillsammans med Dongle-styrenheten. XBB PowerUnit 6® är ett perfekt alternativ när du vill ha ett bekvämt sätt att ansluta LED-rampar, arbetsbelysning och andra komponenter.

Genom att ansluta via XBB PowerUnit 6® minskar behovet av att riva ut fordonets interiör för att hitta svåråtkomliga kablar. Enheten kan hantera upp till 6 funktioner per enhet, med 6 utgångar med maximalt 10 A vardera. Reläanslutningen är märkt enligt ISO 8092-1.

Hur det fungerar

XBB PowerUnit 6 är ett relä avsett för belysningsstyrning, vilket gör det möjligt att ansluta upp till 6 separata lampor till ett CAN-bussstyrt fordon. Varje utgång kan anslutas till en max. 120 W belastning, dvs. en PowerUnit 6 möjliggör installation av upp till sex lampor med ett relä. Reläets funktionsprincip gör det möjligt att ansluta fler lampor eller olika lampfunktioner (t.ex. parkeringsljus, backljus etc.).

PowerUnit 6 är avsedd att användas med XBB Dongle-styrenheten, till exempel vid installation av extra lampor när excitationsströmmen inte kan tas direkt från lampans strömkabel, utan helljussignalen måste tas från OBD-II-porten. Dongeln installeras i OBD-II-porten, från vilken den tar emot helljussignalen och skickar informationen till PowerUnit, som i sin tur styr lampan som är installerad i bilen enligt den signalen. Upp till fyra PowerUnit-reläer kan anslutas till en Dongle-styrenhet, dvs. med PowerUnit 6-reläer är utgångarna för närvarande 24.

XBB PowerUnit fungerar endast tillsammans med Dongle-styrenheten, så om du inte redan har en styrenhet kan du köpa en här.

Klicka här för den smarta knappen som fungerar med den här konfigurationen

Specifikation

• Märkspänning: 12 / 24V
• Driftspänning: 9-36V
• Strömförbrukning i viloläge: 4–5.3 mA
• Maximal belastning: 6 x 120W @ 12V
  • För lampor över 120W, kontakta oss.
• Anslutning: 10 x 6.3 mm
• Mått:
• Vikt:
• Driftstemperatur: -40–85°C
• IP-värdering: IP53
• EMC/Godkännanden:
  • EN 50498: 2010
  • EN 50581: 2012
  • RED 2014/53/EU
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • / 11: 2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN 62479:2011-09
  • RoHS 2011/65 / EU
• Garanti: 12 månader
