15-kärnig elektrisk spole till 2 x 7-stiftskontakter 3.5 m arbetslängd

15-kärnig elektrisk spole

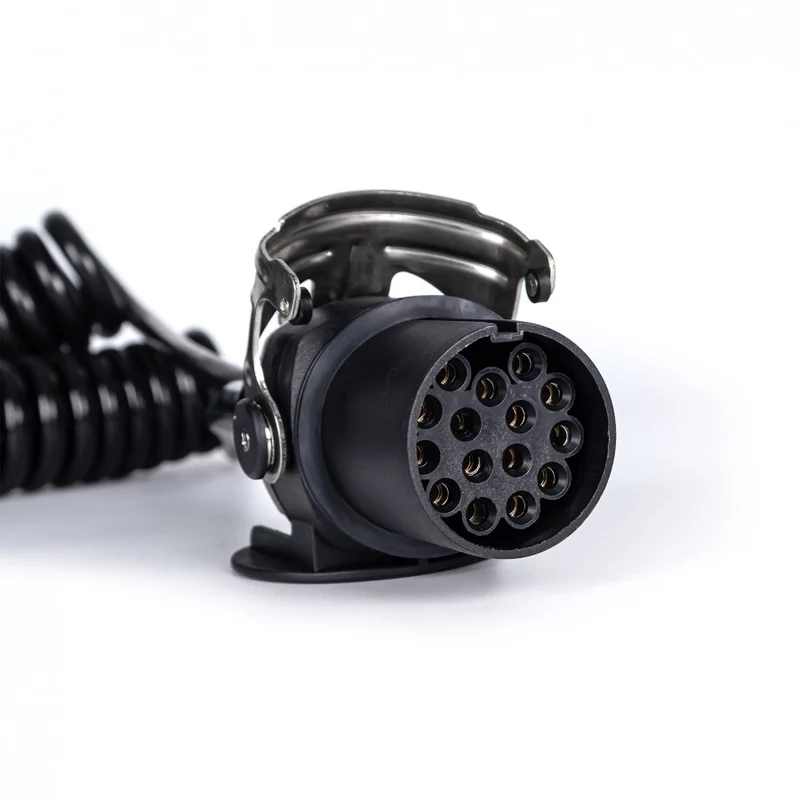

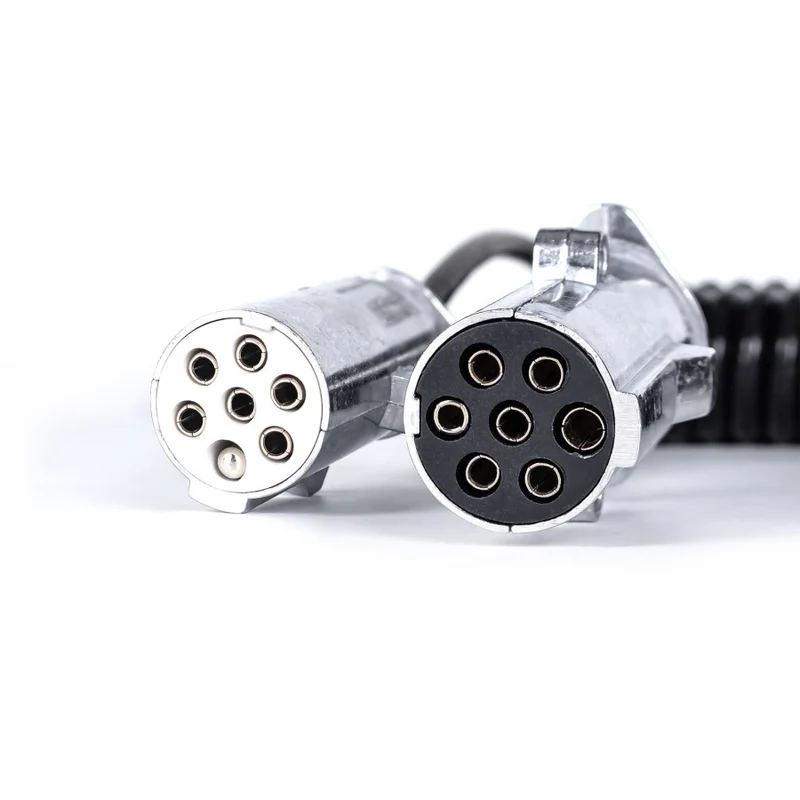

24V-adaptern med en 15-polig till 2x7-polig 3.8 m kabel (modell E1570) är ett tillbehör utformat för en pålitlig och bekväm anslutning mellan en semitrailer och ett fordon. Genom att använda denna adapter kan användaren fullt ut styra både belysningsfunktionerna och släpvagnens bromssystem. Adaptern delar upp den 15-poliga fordonssidan i två separata 7-poliga kontakter: en 7-polig N-kontakt (normal) och en 7-polig S-kontakt (kompletterande).

Kabeldragningsfördelning

15-polig till 7-polig N (belysning och standardfunktioner)

• Jord: Jord för stift 1-3 och 5-12
• Vänster position: Vänster positions-/bakljus
• Vänster blinkers: Vänster blinkers
• Stopp: Broms ljus
• Höger blinkers: Höger blinkers
• Höger position: Höger positions-/bakljus
• Bromsslitageindikator: Bromsslitageindikatorsignal

15-polig till 7-polig S (kompletterande funktioner)

• Jord: Jord för stift 1-3 och 5-12
• Bromssignal: Sekundär bromssignal
• Backljus: Backljus
• +24V konstant: Permanent strömförsörjning
• Lyftaxel: Reglage för lyftaxel
• +24V konstant: Ytterligare permanent strömförsörjning
• P/M-ljus: Dimbakljus / extrafunktion

Produktegenskaper

• Överbryggar klyftan mellan 15-poliga dragfordon och dubbla 7-poliga (N & S) släpvagnar
• Möjliggör full funktionalitet hos viktig belysning, säkerhetssystem och hjälpelektronik
• Generös kabellängd ger maximal flexibilitet i snäva svängar

Teknisk data

• Artikelnummer : E1570
• Spänning: 24V
• Antal stift: 15-polig till dubbel 7-polig (7-polig N + 7-polig S)
• Kabellängd: Ner till 3.8m
